流延膜挤出机应用计划
橡塑机械 流延膜挤出机应用计划
流延膜挤出机应用计划

一、小序

流延薄膜具有优越的热封性能和优良的透明性 ，是主要的包装复合基材之一 ，用于生产高温蒸煮膜、真空镀铝膜等 ，市场极为看好。随着海内流延膜市场的需求提升 ，先进的流延膜机也有了辽阔的市场 ，自动化的流延膜生产线有着灼烁的远景。

流延膜挤出机通过加热质料 ，挤压质料浆 ，压制冷却 ，收卷包装等历程 ，将质料颗�；蚍勰┘庸こ闪餮幽げ�。

二、控制要求

  • 差别质料的添加量控制

  • 模头加热温度监控与调理

  • 牵引辊、冷却辊、压花辊同步

  • 收卷张力反响、调理

  • 凭证收卷长度举行切割、换卷控制



三、控制计划

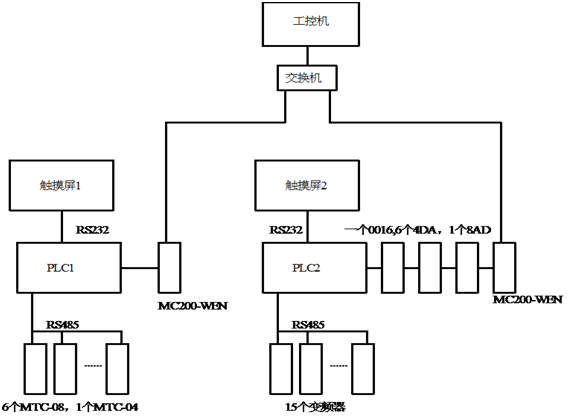

      因该生产线较量长（穿过三个房间） ，本系统把加热部分和传动部分划分举行单独控制。加热部分通过外地触摸屏自力控制加热 ，传动部分则通过外地触摸屏举行单动和联动操作。

     同时 ，在中控室里通过fh至尊登录电气公司的组态软件 ViewPanel 对整个流延膜控制系统举行操作。加热、传动、中控室之间接纳以太网的方法举行通讯。

     传动系统： PLC 控制变频器 ，调理喂料电机的转速 ，实现质料添加量的控制。调理转速坚持牵引辊、冷却辊、压花辊的同步。

     加热系统：通过 MTC 温控�？榭刂普逦沽稀⒓烦龅鹊奈露�。 MTC 自带 PID 控制 ，可准确、利便的控制50路温度。




四、总结

      1 、MC200系列PLC盘算速率快 ，稳固性高。

     2 、子程序功效 ，无需将程序全放在主程序中完全扫描 ，镌汰了程序调试周期以及扫描时间。

     3 、通过标准 Modbus 网络控制变频器 ，降低本钱 ，抗滋扰性好。

     4 、 ViewPanel 是一款fh至尊登录电气组态软件 ，与fh至尊登录电气 MZ600 系列触摸屏无缝毗连。即 ViewPanel 与 MZ600 触摸屏共用 View Builder 开发平台。设计者编辑好界面后 ，可自由选择使用触摸屏或是使用组态软件来运行控制 ，而无需重复设计界面。

     5 、 MTC 是一款fh至尊登录电气自主研发的温度控制器 ，自带 PID 自整定和多段温度控制功效 ，控温精度高。
