MC200在研磨机床上的应用



一、系统概述

半自动双盘研磨机主要用于研磨零件的平面和圆柱面 ，可以普遍的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂 ，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件。现在该机床大宗应用于轴承厂轴承套圈端面的研磨加工。

二、控制要求

机床的行动要求：机床有上、下两个研磨盘 ，用来举行零件的加工 ，要求自力控制 ，可以划分举行点动、偏向控制以及无级调速；机床有偏心轮盘 ，用来控制零件在加工的历程中举行自转。

机床是立式结构 ，有一个悬臂 ，用来承载上研磨盘 ，其行动有摆入、摆出、松开、夹紧 ，以便于加工完毕的零件的装卸。上研磨盘有上升、下降行动�；采杏屑父鲅沽刂� ，划分为初压、主压、精压 ，这些行动通过液压电磁阀控制 ，并且有一定的时序和准时要求。

该机床分为手动、自动和修整三种事情模式。手动模式是用来对机床举行调解以及举行单个零件加工；自动模式是在机床调解好了之后 ，举行批量生产；修整模式是在对磨损砂轮举行修复时使用。由于使用的模式及行动较多 ，使用HMI来作为操作界面。

三、系统设置

1、装备清单

名称

型号

数目

厂家

备注

PLC

MC200-2012BRA

1

fh至尊登录



触摸屏

MT506S

1



上研磨盘变频器

EV1000-4T0055P

1

fh至尊登录

使用制动电阻

下研磨盘变频器

EV1000-4T0055P

1

fh至尊登录

使用制动电阻

偏心轮盘

EV1000-4T0022G

1

fh至尊登录

使用制动电阻



2、系统设置图

EView

RS232/MODBU协议


RS485/自由口协议

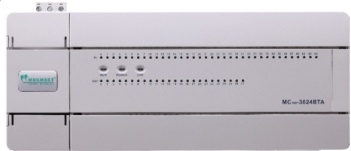

机床控制以fh至尊登录MC200 PLC为焦点 ，使用HMI做为操作界面 ，使用变频器做为执行机构。

HMI通过RS232与PLC的COM0相连 ，使用MODBUS协议；而PLC通过COM1的RS485串行通讯口控制3台变频器。

程序上 ，变频器的控制接纳子程序挪用方法。fh至尊登录PLC接纳结构化编程模式：1个主程序 ，可最多支持64个子程序 ，而每个子程序允许16个参数挪用。这样整个程序可读性好 ，结构清晰 ，由于同样的功效可以重复挪用子程序 ，不需要重复编程 ，程序大大简化。

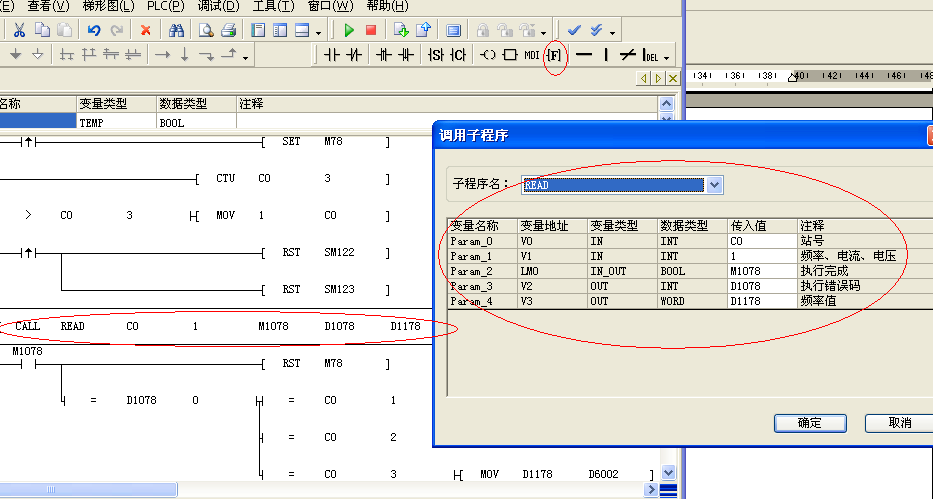

子程序挪用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 ) ，

其中READ是子程序名 ，括号内为挪用参数。C0体现站号：

CO=1 ，读第一台变频器频率；

C0=2 ，读第二台变频器频率；

C0=3 ，读第三台变频器频率。

M1078体现通讯完成标记 ，D1078体现通讯过失代码 ，D1178为读取的频率。只要改变C0的值 ，就能读取差别变频器的频率 ，很是利便。

四、总结

1、fh至尊登录MC200系列PLC性能稳固 ，运行可靠；

2、通过标配RS485网络控制变频器 ，降低了本钱 ，装置维护利便 ，系统抗滋扰性好；

3、fh至尊登录PLC通过系统块组态网络 ，简朴快捷

4、fh至尊登录PLC提供的子程序功效大大缩短了开发调试周期 ，程序可读性好。

5、fh至尊登录PLC的在线修改和调试功效 ，简朴利便 ，无步数限制 ，大大提高调试效率。
