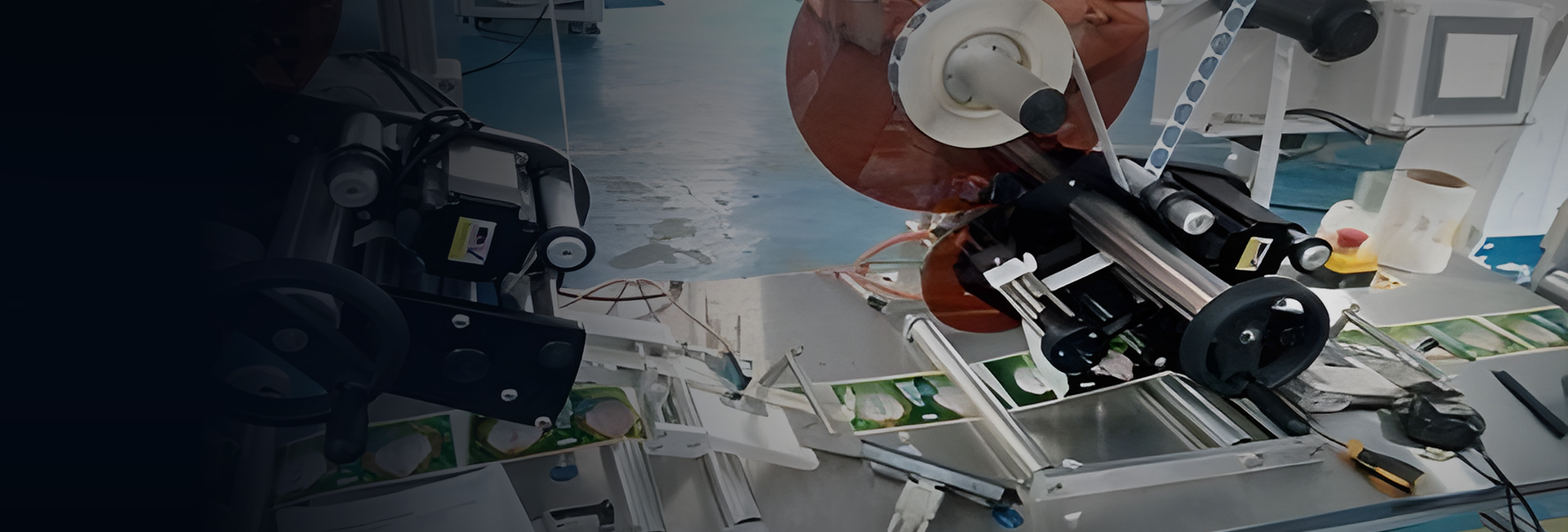

数控机床 贴标测试计划
贴标测试计划

一、系统的组成

    1、fh至尊登录电气PLC MC200E-4040BTA8 2台；

    2、装载视觉系统电脑一台，Win7系统（装载上位机、PLC与组态软件）；

    3、伺服电机12个，步进2个；

    4、视觉相机4个；

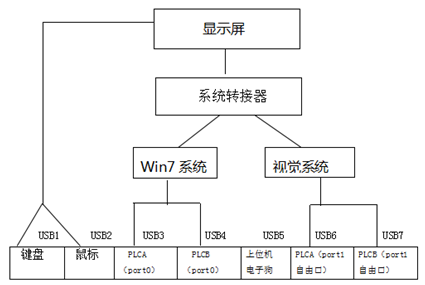

    硬件辖档同接图如下：


二、事情原理

1、通过孔板标定，测试，验证装备的准确度及稳固性，如下图所示： 定位34孔中心坐标位置，手动通过相机定位1、2、3孔的中心位置，然后使用矩阵盘算剩余32孔的中心坐标位置，再手动设置恣意一点中心坐标，通过相机磨练其准确性；


2、相机标定，将第一步相机纪录的 34 孔位置在该板上标定出来，相机将坐标位置放入一二维码中，肉眼所看到的二维码越清晰，代表准确度越高；




3、贴标测试，如下图所示，在 32 孔中心位置上贴上标签；




4、贴标完成后，再通过视觉系统测得贴标位置，剖析该装备系统的稳固性以及精度达不达获得要求，若不知足 cpk （参考标准值），需重复上诉行动，直到抵达标准为止，方可真正的贴标。



5、以上 PLC 与视觉系统通过 RS485 自由口协议举行通讯。

三、总结

1、MC200E —4040BTA 可支持多轴自力运动，最多可支持8 轴，最高频率可达200KHz ；

2、PLC 存储容量可达 32K 步。有三个通讯口， PLC 之间支持fh至尊登录电气内部通讯协 MCBUS ；

3、上位机组态软件 Veiwpannel 应用轻盈稳固。
