灭菌干燥机的应用计划

灭菌干燥机的应用计划

一、系统设置图

PLC接纳MC200-3232BTA，扩展�？榻幽蒑C200-4TC，接入了2个测温用的热电偶信号，触摸屏接纳的是MZ600-TT07S。如下图为控制系统结构图：

MZ600-TT07S

↓

$C:\Users\megmeet-yincheng\AppData\Roaming\Tencent\Users\49691676\QQ\WinTemp\RichOle\KQ[L(2_50G)R~`{(B@R%AHU.jpg$

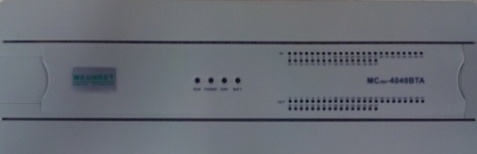

MC200-3232BTA MC200-4TC

二、温度控制方法和战略

温度控制是灭菌干燥机的最主要功效。通过准确地控制使温度维持在设定值的±1度误差左右，抵达医用器皿灭菌加工的要求；同时势情温度应该在开机后尽快抵达要求，预热和波动时间都不可太长。

此干燥机的加热元件接纳7组红外加热管，每组加热管各由1个交流接触器控制电路通断。由于7组红外加热管的功率很大，因此在运行中不可始终调理所有加热管来控制温度，不然温度难以控制，波动时间很长。

以下第1点说明分段快速加热控制，第2点说明准确温控的控制战略；

1、设计接纳了分组快速加热的方法，加速预热的历程；

在设定与现实的温差大于50度的时间，PLC会把7组加热管所有投入加热历程。当设定与现实的温差小于30度时，PLC将关闭其中3组红外加热管，剩下的4组加热管继续加热。当设定与现实的温差小于15度的时间，PLC再关闭2组加热管，同时对最后两组加热管的加热历程举行PID调理。

通过这种方法，系统预热时间大大缩短，波动的响应加速了。上述多个温度切换点是通过调试时找到该装备加热管的热惯性厥后确定的；

2、PLC接纳牢靠加热周期和可变加热脉宽调理的方法来控制稳固加热历程；

系统在最后2组加热管事情的时间，通过改变牢靠加热周期中的加热时间脉宽比例，实现了PID调切的控制战略；

3、比例带与比例系数；

对某些常用的温控战略设计中，人们常在PID设置中引入“比例带”的看法，也就是在确定比例系数时，先纯粹思量比例调理，以一个牢靠PV-SV的精度差值来确定比例值；

好比，纯粹思量比例调理，当希望抵达的温度差值为±10度时，则以10度为精度数据，当PV小于SV且温差在10度及以上时，PID输出则为最大输出（100%）。当温差小于10度，则按线性镌汰，直到没有温差时输出0%；

在这个例子中“比例带”就设为10度�？梢酝ü飧霰壤赐扑愠霰壤礙P。关于MC200的PLC，由于PID输出值一样平常设定为0~32767，因此KP=32767/10，即3276.7；

4、其它机械运转控制功效；

由PLC控制机械的运行、以及检测位置信号和警报信号。

三、总结

fh至尊登录的MC200系列PLC应用于灭菌干燥机上，实现对温度和机械举行控制。通过触摸屏来设置运行参数、操作装备、显示实时与历史数据，并将一段时间内的运行数据存储在触摸屏内存中，以备盘问。

PLC的温度PID控制运算功效取代了温度控制器，并将温度值用于触摸屏的显示和纪录。新型灭菌干燥装备经由工程手艺职员的调试，完全抵达了工艺要求。产品现在已经获得了推广，为客户创立了效益。
