海工行业导管架焊接计划
金属焊接与加工 海工行业导管架焊接计划
海工行业导管架焊接计划

一、 产品先容

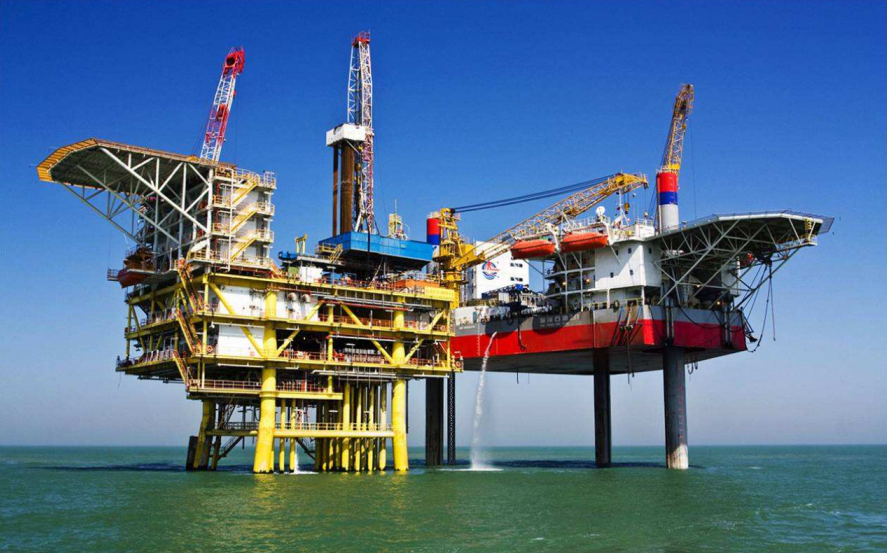

海洋平台是为海上举行钻井、采油、集运、视察、导航、施工等运动提供生产和生涯设施的修建物 。按其结构特征和事情状态可分为牢靠式、运动式和半牢靠式三大类 。

牢靠式平台的下部由桩、扩大基脚或其他结构直接支承并固着于海底 ，按支领情形分为桩基式和重力式两种 �Ｔ硕狡教ǜ∮谒谢蛑С杏诤５� ，能从一井位移至另一井位 ，按支领情形可分为着底式和浮动式两类 。半牢靠式海洋平台 ，它既能牢靠在深水中 ，又具有可移性 。

导管架平台又称桩式平台 ，归属于牢靠式平台 ，是由打入海底的导管架来支承整个平台 ，由下部导管架 ，钢桩 ，以及上部平台组成 。能经受风、浪、流等外力作用 ，具有顺应性强、清静可靠、结构简朴、造价低的优点 。其中导管架主要由中空的腿柱和毗连腿柱的纵横拉筋组成 。


二、客户先容

深圳赤湾胜宝旺工程有限公司（CSE）为中外合资的股份有限公司 ，划分由中国海洋石油投资控股有限公司 （持有36%的股份）；胜宝旺工程控股私人有限公司（持有32%的股份）；深圳市新南山控股（集团）股份有限公司（持有32%的股份）三家股东组成 。公司位于深圳赤湾港东岸 ，坐拥185,000平方米的制作园地和406米长的码头岸线 ，园地可用于大型海洋石油自然气导管架、平台、模等陆地制作 。导管架制作以其高效 ，可靠 ，低本钱而著名 。

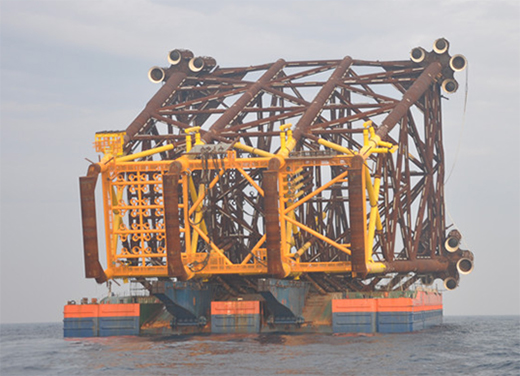

图1  导管架

三、现场问题

导管架制造 ，拉筋马鞍口焊缝是整个制造历程中最难焊接的节点之一 ，高空作业 ，精度低 ，组对差 ，位置受限 。需要使用焊条打底 ，气保药芯焊丝填充 ，多层多道 ，填充量大 。现场一直有以下问题困扰客户：

① 高空作业 ，需70~100米远距离焊接 ，压损大 ，滋扰强 ，焊接不稳固 ，造成严重质量隐患 。

② 高空作业 ，需要手把、气保工艺交替使用 ，同时需要准备2台焊机 ，装备使用效率低 。

③ 户外作业情形差 ，坡口填充量大 ，大电流一连焊接 ，焊机频仍损坏 。

④ 远距离焊接 ，送丝机只能简陋调理焊接参数 ，无准确显示 ，影响焊接质量 。

2.jpg  3.jpg

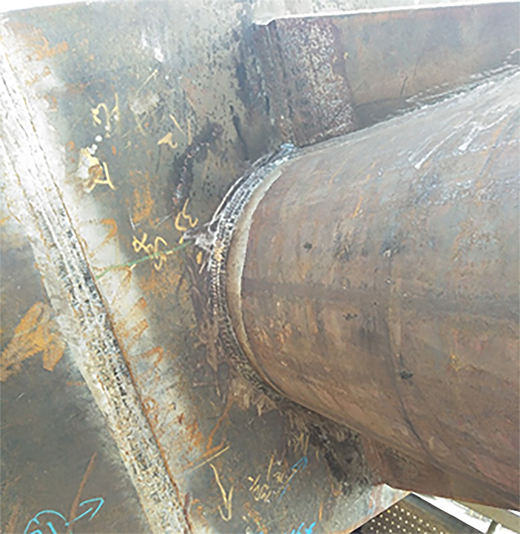

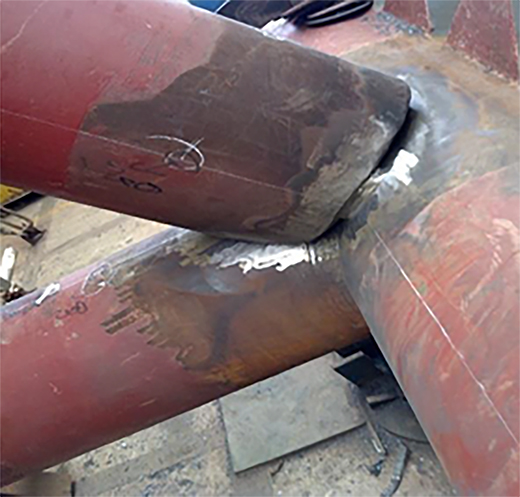

图2  拉筋马鞍口                                                                                           图3  马鞍口焊缝

四、fh至尊登录电气推荐焊机装备及计划

针对客户现真相形 ，推荐fh至尊登录电气Artsen CM500C焊机 ，此款焊机是一款全数字工业重载 CO2/MAG/MMA智能逆变焊机 ，专为海工 ，船舶 ，钢结构等行业设计使用 ，有以下优点可以解决客户问题：

① 极高的防护品级 ，更顺应振动、碰撞、湿润、盐雾等户外施工情形 。

② 接纳业内首家双向数字高速载波通讯手艺 ，抗滋扰强 ，100米远程焊接 ，参数稳固可靠 。

③ 负载一连率设计为100%@500A ，可顺应长时间大电流稳固焊接 。

④ 送丝机上具有焊接参数显示 ，并可直接调理 ，焊工能更准确的调理焊接参数 ，监理也更定心 。

⑤ 多功效焊机 ，焊条、气保一体设计 ，利便工人一台焊机多工艺切换 。

⑥ 全数字设计 ，工艺由软件控制 ，内置工艺专家库 ，电弧能量集中 ，熔深深 。

五、效果比照

接纳fh至尊登录电气Artsen CM500C逆变焊机后 ，经比照：

① 大电流远距离焊接稳固可靠 ，送丝机焊接参数显示 ，极大地提高了焊接质量 ，返修率降低15% 。

② 一台焊机知足现场手把、气保工艺切换需求 ，装备使用率提高30% 。

③ 焊机故障率大幅下降 ，焊机维修次数降低50% 。

④ 熔深深 ，多层多道坡口焊接中降低了未熔合泛起的危害 ，包管焊接质量（如下图） 。

4.jpg   5.jpg

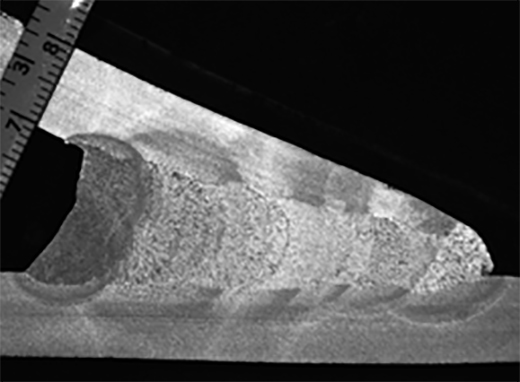

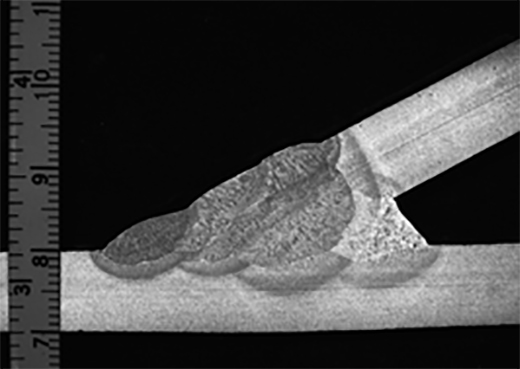

图4  焊缝熔深宏观图                                                                                      图5  焊缝熔深宏观图



六、应用

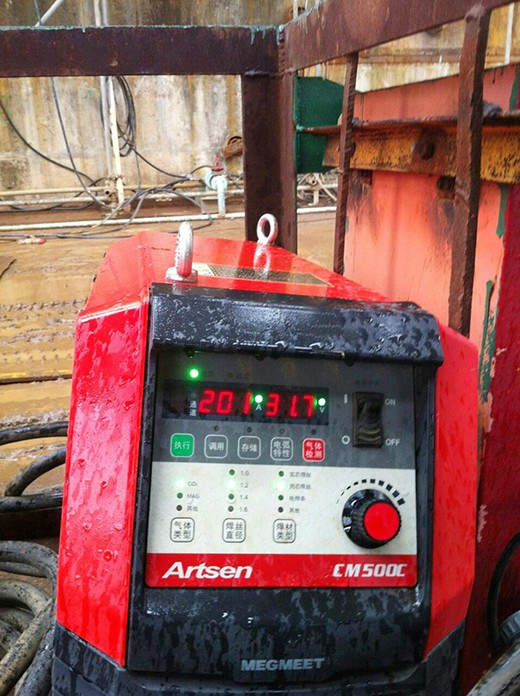

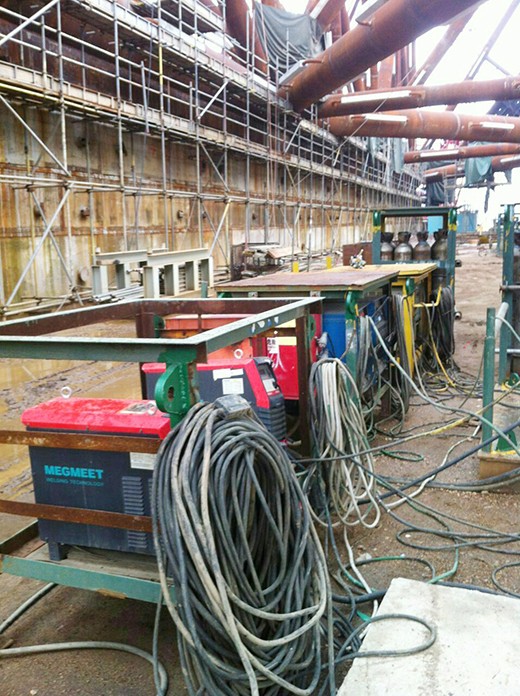

图5  现场实况                                                                                                           图6  雨后焊接
